Основные преимущества

   Autodesk Inventor Professional сочетает в себе возможности Autodesk Inventor Series и специализированные функции проектирования кабельных систем и трубопроводов, корректировки деталей и импорта файлов в формате IDF. Этот интегрированный комплекс программ включает в себя Autodesk Inventor Series для 2М и 3М моделирования, AutoCAD Mechanical для 2М проектирования и выпуска технической документации, а также Autodesk Vault — средство организации совместной работы проектного коллектива. Возможности Autodesk Inventor Professional таковы:

• разработка моделей кабельных систем;
• автоматизированное создание систем трубопроводов (возможна работа с гибкими трубопроводами);
• анализ прочности деталей на основе их моделей;
• создание печатных плат;
• управление и обмен расчетными данными.

   Теперь вы можете разрабатывать 3М модели своих конструкций с минимумом ошибок и материальных затрат. С помощью виртуальных 3М моделей можно проверять все разрабатываемые детали на совместимость друг с другом и пригодность к работе. Все эти функции объединены в одном мощном, но простом в развертывании комплексе за умеренную цену.

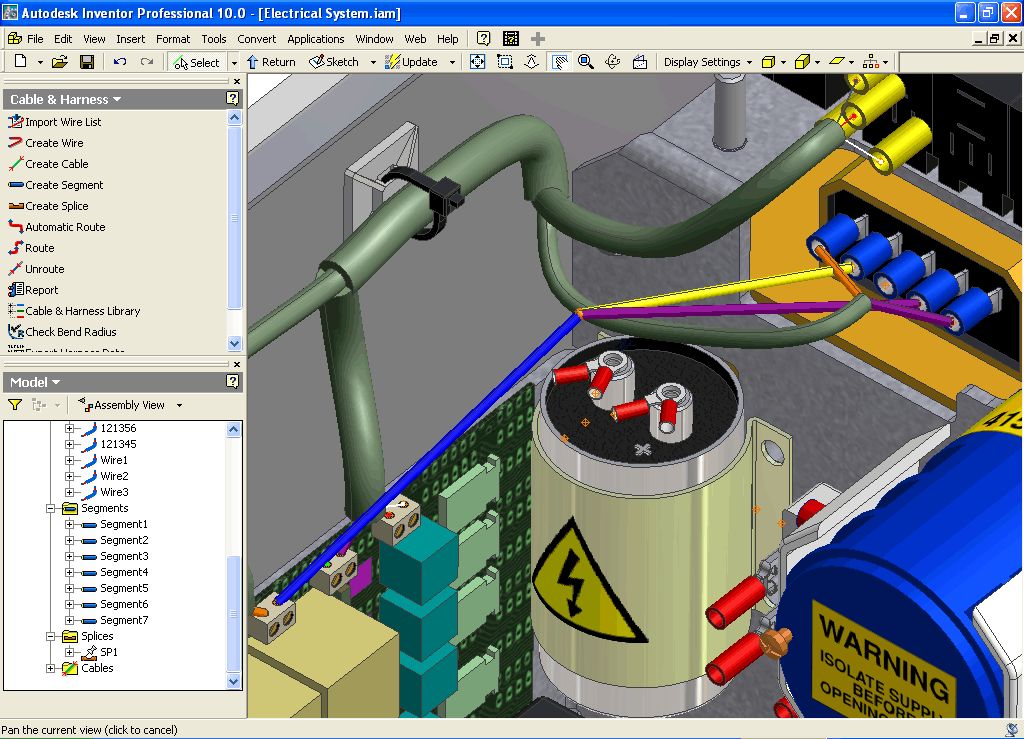

Проектирование кабельных сетей

Соединения проводников

   Соединения проводников в жгуте проводов или кабелей изображаются с помощью специальных объектов. Эти объекты могут располагаться на поверхности кабеля, внутри него или в свободном пространстве. Сращивание кабелей может производиться в интерактивном режиме, а также при импорте нескольких кабелей. Соединения проводников Autodesk Inventor Professional, реализованные в виде объектов, позволяют рассчитать зазор или величину нахлеста при сращивании. Результаты расчета можно использовать при формировании отчетов и технической документации.

Задание формы кабеля

   При проектировании кабельных сетей пользователь может задать форму контактов, подключаемых к соединителям. Допускается задание контрольных точек для кабелей и изоляторов. С помощью контрольных точек можно описать форму кабеля. Задание формы кабеля позволяет повысить точность проектирования кабельных сетей.

Поддержка позиционных представлений

   Поддержка позиционных представлений позволяет более точно оценить запас длины проводов в подвижных частях изделия. Провода, кабели и сегменты растягиваются в пределах указанного диапазона при активизации позиционного представления, позволяя оценить максимальную длину.

Предварительный просмотр при перемещении

   Предварительный просмотр изменений участка кабеля или его формы теперь выполняется при перемещении рабочих точек. Изменение формы кабеля выполняется в реальном времени при внесении других изменений.

Отложенное обновление

   Отложенное обновление модели кабельной сети на основе внесенных изменений и результатов расчетов экономит время. Редактирование модели выполняется быстрее благодаря сокращению затрат времени на ее обновление.

Применение осевых линий

   При работе с 2М рисунками кабельных сетей можно установить режим изображения только осевых линий 3М эскиза. Этот прием позволяет ускорить создание технической документации. Пользователь может выбрать изображение всех или отдельных осевых линий, а также включать и выключать изображение контура элементов кабельной сети при работе с осевыми линиями.

Гибкая настройка параметров изображения кабельной сети

   Создание пояснительных элементов схем кабельной сети производится быстрее из-за возможности гибкой настройки параметров изображения. Например, можно оставить видимыми только жгуты проводов и скрыть остальные элементы. Существует множество параметров настройки изображения соединенных кабелей. Значения этих параметров можно устанавливать как при создании кабельной сети, так и при ее последующем редактировании. Отдельные провода можно выводить на экран в порядке возрастания или убывания номеров контактов. Вместо отдельных проводов можно вывести на экран жгут проводов, длина которого равна максимальной длине провода.

Проецирование элементов сети

   При проецировании жгута проводов на плоскость полученное изображение центрируется на листе. Масштабирование этого изображения не производится, даже если оно не умещается в границах листа. Такой подход является оптимальным при создании схем кабельных сетей.

Обновление объектов кабельной сети

   В среде работы с чертежами Autodesk Inventor все объекты, представляющие элементы кабельной сети, обновляются стандартным способом и не нуждаются в каком-либо особом механизме обновления.

Просмотр кабельной сети на чертеже

   Для создания схемы кабельной сети достаточно просто открыть чертеж и добавить вид. При этом не требуется обработка 3М изображений жгутов кабелей. Конечные точки участков кабелей распознаются системой. Эта возможность вместе со стандартной техникой создания видов рисунка ускоряет работу.

Разводка кабельной сети

   Создание технической документации для жгутов кабелей производится быстрее из-за того, что места расположения изоляторов рассматриваются как опорные точки. Эти точки расставляются системой.

Вывод в формате XML

   Вывод результатов проектирования кабельной сети в универсальном формате XML делает их доступными для широкого круга пользователей. При проектировании для доступа к данным в формате XML используются макросы и служебные программы.

Формат DWF (Design Web Format), разработанный компанией Autodesk

   Формат файла DWF™ (Design Web Format™) разработан компанией Autodesk специально для удобного и безопасного обмена 2М и 3М рисунками. Файлы в этом формате создаются всеми программами компании, предназначенными для непосредственной автоматизации проектирования. В программе Autodesk DWF™ Composer выполняется рецензирование, нанесение пометок и печать рисунков. Свободно распространяемая программа Autodesk DWF™ Viewer позволяет просматривать рисунки и выводить их на печать.

Проектирование трубопроводов

Библиотека компонентов трубопроводов

   При проектировании трубопроводов доступна библиотека их компонентов. Использование библиотеки экономит время и повышает качество проектирования, обеспечивая возможность автоматизированного размещения деталей. Библиотека компонентов трубопроводов была объединена с библиотекой стандартных деталей Autodesk Inventor. Функции доступа к деталям из библиотеки одинаковы в Autodesk Inventor Series и Autodesk Inventor Professional. Библиотека содержит большое количество стандартных элементов арматуры и труб по стандартам ISO, ANSI, DIN и JIS. Наиболее полезными можно считать следующие функции библиотеки:

• добавление и изменение свойств библиотечных деталей, в том числе их обозначений;
• возможность задавать имена файлов при создании экземпляров библиотечных деталей трубопроводов;
• Удобный интерфейс пользователя, облегчающий добавление новых деталей в библиотеку.

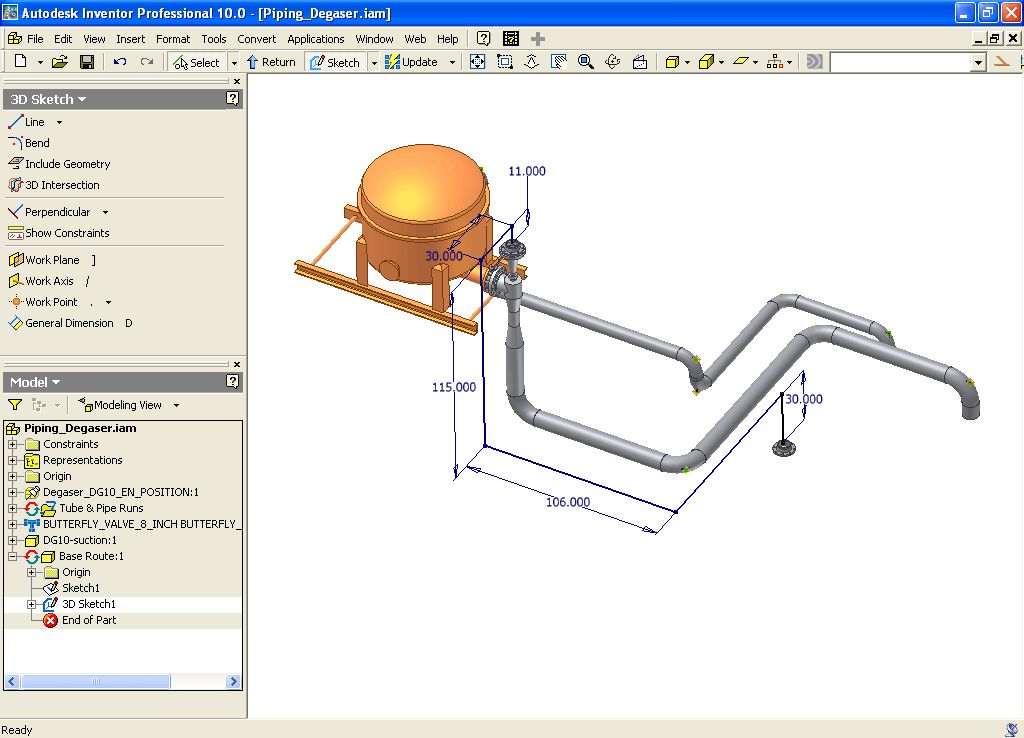

Проектирование трасс трубопроводов на основе 3М эскизов

   Трассы трубопроводов прокладываются на основе 3М эскизов. Использование 3М эскизов упрощает создание параллельных трубопроводов и наложение зависимостей между элементами трубопроводов и другими элементами рисунка. Такой способ проектирования ускоряет работу. Для проектирования трассы трубопровода можно использовать весь 3М эскиз или его часть. При изменении 3М эскиза трасса обновляется автоматически. Ряд улучшений был внесен в среду работы с 3М эскизами Autodesk Inventor, в том числе добавлены новые зависимости. Допускается создание деталей трубопроводов на основе 3М эскизов.

Поддержка позиционных представлений

   Поддержка позиционных представлений повышает качество проектирования. Проектировщик может проанализировать взаимодействие компонентов трубопровода, передвигая их. Для моделирования отдельных труб применяются твердые тела. Для каждой трубы может быть создано отдельное позиционное представление. Перемещая гибкие трубопроводы, можно изменять их длину, Таким образом определяется максимальная длина участка гибкого трубопровода.

Отложенные обновления

   Отложенные обновления позволяют ускорить редактирование основного изделия. Если обновление отложено, оно выполняется только тогда, когда пользователь даст команду сделать это.

Отложенное заполнение трассы

   Отложенная обработка элементов трубопроводов ускоряет создание и изменение рисунков. Программа имеет функцию автоматического создания трасс, однако непосредственное проектирование трубопровода может выполняться только после выбора наилучшего варианта трассы.

Применение осевых линий

   Новые функции нанесения осевых линий — это сокращение затрат времени и рационализация процесса проектирования трубопроводов. Осевые линии изображаются при работе с 3М эскизами трубопроводов. Допускается нанесение размеров на осевые линии для ортогональных видов и видов с разрывами. Пользователь может выбрать изображение всех или отдельных осевых линий, а также включать и выключать изображение контура элементов трубопровода при работе с осевыми линиями.

Усовершенствование спецификаций

   Программа обладает расширенными возможностями для создания спецификаций. Точные спецификации повышают качество и улучшают технологичность производства спроектированных изделий. Спецификации могут содержать одновременно общую длину трубопровода, длину его участков и отдельных труб. Поддерживается работа с не прорисовываемыми графически деталями: уплотняющими прокладками, шурупами, гайками и т.п. При составлении спецификации трубопровода программа автоматически скрывает отсутствующие компоненты, изменяя структуру спецификации.

Формат DWF (Design Web Format), разработанный компанией Autodesk

   Формат файла DWF™ (Design Web Format™) разработан компанией Autodesk специально для удобного и безопасного обмена 2М и 3М рисунками. Файлы в этом формате создаются всеми программами компании, предназначенными для непосредственной автоматизации проектирования. Для рецензирования, нанесения пометок и печати рисунков служит программа Autodesk DWF™ Composer. Свободно распространяемая программа Autodesk DWF™ Viewer позволяет просматривать рисунки и выводить их на печать.

Анализ нагрузок и деформаций

Зависимости отсутствия трения

   Две новые зависимости отсутствия трения позволяют расширить диапазон анализируемых деталей. Зависимость фиксации в точке позволяет задать вращение вокруг центра отверстия. Зависимость грани без трения позволяет задать движение вдоль грани.

ANSYS DesignSpace 8.1

   DesignSpace 8.1 обеспечивает доступ к новым функциям ANSYS и повышение производительности труда.

Общий доступ к результатам контроля деталей

   Экспорт результатов анализа и приемки деталей в виде ролика (avi) или изображения (bmp) позволяет передавать отчеты в другие приложения.

Видеоролики с результатами моделирования

   Система позволяет создавать ролики, показывающие деформацию детали после приложения нагрузки (в формате AVI).

Контекстный анализ деталей

   Появилась возможность анализировать отдельные детали в контексте изделия, не открывая их явно. Контекстный анализ деталей изделий дает возможность оценки их взаимодействия, сокращая число ошибок проектирования.

Объединение параметров МКЭ

   Параметры, необходимые при выполнении анализа, хранятся централизованно для ускорения доступа к ним.

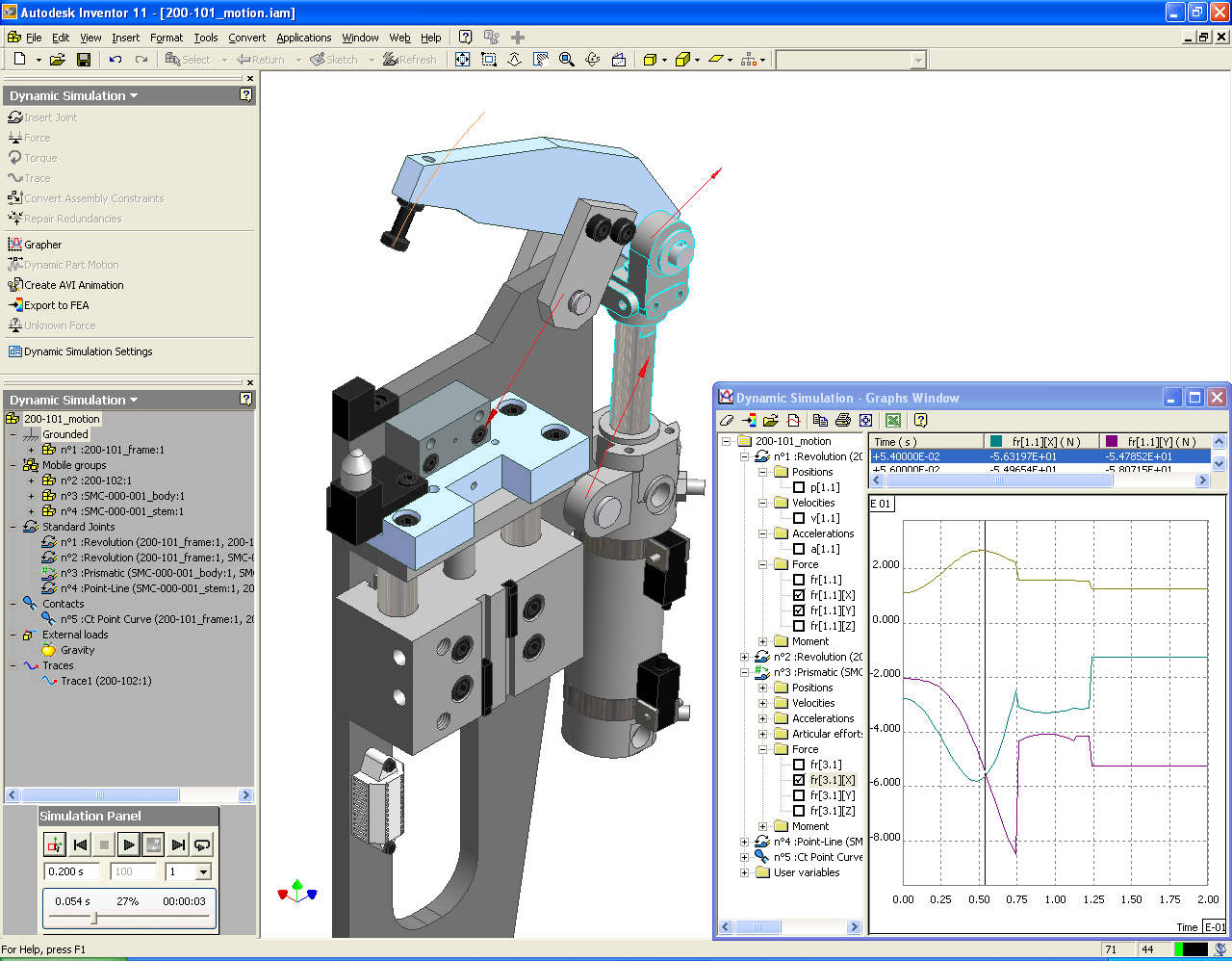

Моделирование работы механизмов

   Моделирование работы механизмов помогает удостоверится в правильности разработки проекта, исключая при этом необходимость производства опытных образцов. Используя функцию моделирования в Autodesk Inventor, можно вычислить динамические параметры проектируемого изделия на протяжении его полного рабочего цикла. Регулировка двигателей и силовых приводов позволит поддерживать необходимые рабочие нагрузки. Для каждого компонента механизма можно вычислить координаты, скорости, ускорения и нагрузки.

   НПП "Инфотех-сервис" является официальным представителем компании Autodesk в Украине. По вопросам приобретения AutoCAD, Autodesk Inventor,Autodesk Revit и других програмных продуктов компании Autodesk, а также компании Consistent Software, обращаться по адресу: г.Харьков, ул. Мироносицкая, 25, к.201 отдел САПР, тел.(057) 714-24-50.
