Аудио-визуальные интегрированные системы → Статьи → Волшебный мир ("Умный дом")

Аудио-визуальные интегрированные системы

Волшебный мир ("Умный дом")

Миграция сетевых и компьютерных технологий в электронику цифрового дома расширяет возможности дистанционного управления аудио-визуальной техникой и бытовыми приборами.

Современные офисы и дома все в большей степени оснащаются компьютерной техникой, многообразными электронными устройствами и крупными хранилищами медиаданных: коллекциями видео- и аудиофайлов, электронных фотографий, фильмов и графических материалов, записанных на различных носителях информации. Каким же образом можно просто, удобно и надежно управлять базами разнородных данных? Как добиться взаимодействия устройств различного функционального назначения и эффективного обмена информацией между ними? До сих пор эти задачи решались с помощью нескольких специализированных пультов дистанционного управления. Однако очевидно, что каждый владелец цифрового дома хотел бы иметь одно универсальное и в то же время компактное переносное устройство, с помощью которого он мог бы, находясь в любом помещении, управлять аудио- или видеоданными, размещенными на всех имеющихся в здании носителях информации, просматривать видеофайлы, включать интеллектуальную бытовую технику и управлять режимами ее работы. Одним из таких универсальных устройств является пульт Nеvо, выпускаемый компьютерных технологий и потребительских устройств в единую сеть компанией Universal Electronics Inc. (США, www. universal-electronics.com).

Система Умный Дом обеспечивает механизм централизованного контроля и интеллектуального управления в жилых, офисных или общественных помещениях. С инсталляцией подобной системы дома или на работе каждый пользователь получает возможность:

  • в рамках общей среды обитания задавать параметры собственной индивидуальной среды (свет, температура воздуха, звук и т.д.), в т.ч. сценарии работы системы;
  • плучать доступ к информации о состоянии всех систем жизнеобеспечения дома (находясь внутри него или удаленно).
  • оуществлять управление необходимой системой (освещение, климат, видеонаблюдение и т.п.);


    Общая схема системы управления выглядит следующим образом:

  • Центральный процессор управления/главный блок управления
  • Датчики (температуры, освещенности, задымленности, движения и др.)
  • Управляющие устройства (диммеры, реле, ИК-эмиттеры и др.)
  • Интерфейсы управления (кнопочные выключатели, пульты ИК и радиопульты, сенсорные панели, web/wap интерфейс
  • Собственная сеть управления, объединяющая вышеуказанные элементы
  • Управляемые устройства (светильники, кондиционеры, компоненты домашнего кинотеатра и др.)
  • Вспомогательные сети (Ethernet, телефонная сеть, дистрибуция аудио и видеосигнала)


Программное обеспечение проекта

Основная функция центрального процессора - управление подчиненными ему устройствами с использованием следующих интерфейсов: Ethernet, RS-232, RS-485, IR, аналоговых и цифровых входов/выходов и др.). Также центральный процессор управления содержит многозадачную операционную систему, инструментальные средства программирования и в некоторых случаях Web сервер.Датчики располагаются в определенных местах квартиры, которые непосредственно или через промежуточные устройства связаны единой сетью. Интерфейсы управления осуществляют общее управление системами Умный дом.


Общий алгоритм работы системы Умный Дом:

  • По собственной сети управления информация от датчиков или интерфейсов поступает к центральному процессору управления;
  • Программное обеспечение центрального процессора обрабатывает полученную информацию и генерирует команды для управляющих устройств;
  • Команды поступают как по собственной сети, так и по вспомогательной. Способы генерации команд, а также форма и состав отображаемой информации о состоянии систем закладывается на этапе разработки программного обеспечения с учетом требований проекта.

Эволюция в мультимедийном управлении.

Фактически Nеvо — это аппаратно-программная платформа, обеспечивающая взаимодействие как различных устройств, поддерживающих сетевой стандарт UPnp NАТ Тгаvегsal, так и технологий автоматизации интеллектуальных зданий, интерактивных развлечений и услуг, а также управления цифровым аудио-визуальным контентом (О стандарте UPnp NАТ Тгаvегsal, читайте дальше). Использование платформы Nеvо (New evolution in home control - новая эволюция в домашнем управлении) предоставляет возможности универсального контроля над любым дистанционно управляемым электронным устройством в доме или офисе и объединение универсальных мобильных устройств является пульт Nеvо. Выполнение первой функции производится в Nеvо как в обычном пульте: при нажатии на клавишу или пиктограмму на экране он посылает инфракрасные сигналы — команды управления на все находящиеся в зоне досягаемости устройства.

Однако по сравнению с традиционными пультами возможности Nеvо существенно шире благодаря наличию в платформе модуля NеvоLink, реализующего передачу команд управления по беспроводной сети непосредственно к объекту управления.

Устройство NеvоLink включается в локальную сеть (проводную или беспроводную), принимает команды управления с пульта Nеvо и преобразует их в понятный для управляемого устройства ИК-формат. Такая технология позволяет организовать с одного пульта простое управление электронными компонентами, установленными в любой точке дома.

Кроме того, в составе платформы Nеvо работает специальное программное обеспечение NеvоMedia Server, обеспечивающее доступ к мультимедиаданным, которые хранятся на персональных компьютерах. Благодаря этому ПО на экране пульта Nеvо можно просмотреть список видео- и аудиофайлов, фотографий и других изображений, выбрать нужные для просмотра и запустить их в NеvоMedia Рlayeг, а затем направить поток данных для просмотра или озвучивания на соответствующие устройства, включенные в сеть.

Единственное требование, предъявляемое к приемникам видео- и аудиосигналов, состоит в том, что все они должны поддерживать технологию UPnp NАТ Тгаvегsal.

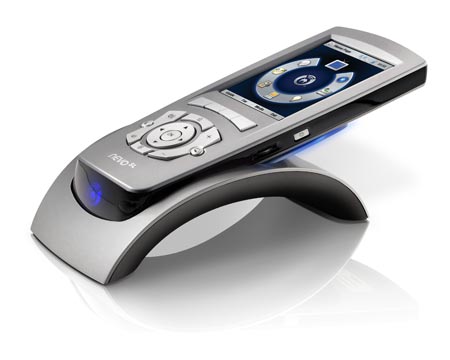

Универсальный медиапульт nevo.

Возможность объединения компьютерных технологий и интеллектуальной бытовой электроники обеспечивается пультом Nеvо, аппаратно-техническую базу которого составляют:

• процессор Samsung 203 МГц;

• память 32 МБ RАМ/64 МБ SDRAM;

• порт USB;

• сенсорный LDD-ТFТ-экран с диагональю 3,5", разрешением QVGA (320 х 240 пикселей) и цветовой палитрой, позволяющей отображать 64 000 цветов;

• 17 программируемых кнопок с подсветкой;

• беспроводные интерфейсы InfraRed (IR) и Wi-Fi (802.11b);

• операционная система Window CE.NET 4.2;

• программное обеспечение NevoNedia Server;

• сетевое ПО NevoLink;

• видеопроигрыватель NevoMedia Player;

• габаритные размеры - 188x78x30 мм;

• вес- 210 г.

Пульт Nevo питается от литиевого аккумулятора емкостью 1350 мАч или от источника питания напряжением 5 В. Потребляемый ток — 500 мА.



Nevo





по материалам журнала Мир Автоматизации №1 (2), апрель 2006.
