Autodesk Civil 3D 2007

Описание продукта

Autodesk Civil 3D 2007 - программа нового поколения, базирующаяся на платформе AutoCAD 2007 и предназначенная для землеустроителей, проектировщиков генплана, проектировщиков линейных сооружений. Ключевой особенностью программы является интеллектуальная связь между объектами, позволяющая динамически обновлять все связанные объекты при внесении изменений в результаты изысканий или проектные решения.

Динамическая модель проектирования Autodesk Civil 3D обеспечивает немедленное обновление всего проекта при малейших изменениях, затронувших какую-либо его часть. Элементы проекта, планы, результаты визуализации и анализа всегда полностью согласованы; точность чертежей поддерживается на всех этапах выполнения проекта.

Управление проектами и данными	Проект и анализ	Рабочие чертежи и отчеты
Управление проектами и рисунками Импорт/экспорт LandXML	Точки Поверхности Моделирование уровня грунта Участки Трассы Профили Сечения Коридоры Конструкции и элементы Трубопроводные сети	Метки и бирки Таблицы Отчеты

Что нового в Autodesk Civil 3D 2007?

Появилось множество новых и усовершенствованных возможностей, полезных для специалистов в области проектирования, черчения и топографии. Вот некоторые из них:

Усовершенствованные возможности позволяют организовать совместную работу над любым типом проекта в большом или малом коллективе. Обеспечивается обмен всей совокупностью проектной информации, включающей точки, поверхности, данные топографической съемки, трассы, профили и трубопроводные сети.
Возможности Autodesk® Vault предоставляют гибкую и простую в использовании систему управления данными для проектных коллективов.
В Civil 3D теперь включены функции ввода топографических данных и расчета. Топографические функции теперь полностью интегрированы в другие операции Civil 3D, при этом обеспечивается согласованный пользовательский интерфейс и единая модель данных. В Civil 3D также появилась поддержка данных формата LandXML Survey.
Возможность создания и манипуляции линиями планировки помогает облегчить и ускорить создание 3D геометрии поверхностей.
Новый инструмент «Toolbox» в позволяет пользователям и разработчикам программного обеспечения добавлять собственные команды в среду Civil 3D. Этот интерфейс также используется новым средством формирования отчетов, поставляемым с Civil 3D.
Усовершенствования функций продукта призваны повысить производительность, сократить затраты на обучение и внедрение, упростить лицензирование и продление подписки, свести к минимуму необходимость преобразования данных и в целом улучшить качество проектов.

Задачи решаемые с помощью Autodesk Civil 3D

ГЕНПЛАН

Горизонтальная планировка.
Разбивка дорожной сети и площадок застройки. Нанесение и ведение зданий и сооружений
Вертикальная планировка на основе 3D-модели местности
Инженерные сети
(тепло-, водо-, электроснабжение, канализация и др.)
Благоустройство и озеленение
Технологическое оборудование

Проектирование автомобильных и железных дорог

Проектирование продольного профиля дороги
Корректировка профиля в интерактивном режиме, сохранение вариантов и восстановление их для последующего анализа
Проектирование поперечных профилей земляного полотна и соответствующих технических сооружений
Проектирование коллекторных и коммуникационных систем в соответствии с полотном дороги
Редактирование в интерактивном режиме
Расчет скоростных характеристик участков дороги
Расчет объемов земляных и планировочных работ
Транспортно-эксплуатационная и экологическая оценка проекта
Паспортизация и кадастр объектов дороги

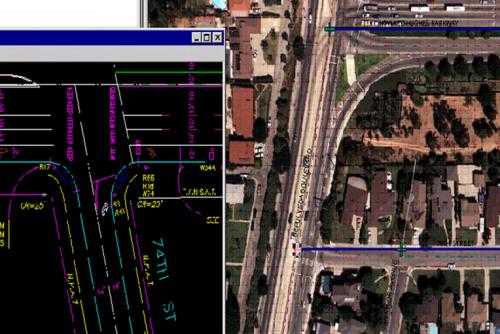

Использовнаие аэро- и космических снимков в работе

Проектирование инфраструктуры инженерных сетей
ВОДОПРОВОД - КАНАЛИЗАЦИЯ - ГАЗОПРОВОД - ТЕПЛОТРАССЫ

Взаимосвязь элементов сети
Паспортизация оборудования сети
Продольные и поперечные профили прокладки сети
ГИС и диспетчеризация

Основные преимущества Autodesk Civil 3D 2007

Качественные проекты в кратчайшие сроки

С помощью Autodesk® Civil 3D® 2007 вы сможете быстрее сформировать проектные предложения и качественнее выполнить проект. Динамическое взаимодействие объектов в реальном времени делает проектирование более гибким, позволяет добиться точности и связности всех частей проекта.

От изысканий до строительства

Autodesk Civil 3D оптимизирует все процессы, связанные со строительством инженерных сооружений, благодаря таким возможностям, как передача полевых данных, расчеты и автоматизированное черчение. Теперь Autodesk® Civil 3D® 2007 объединяет весь цикл, от геодезических изысканий до возведения объекта.

Работа в едином коллективе

Последовательный доступ к данным сгодится для небольших проектов, но для серьезных разработок необходима поддержка параллельного доступа для всех членов проектного коллектива. Autodesk Civil 3D 2007 предоставляет возможность коллективного проектирования с безопасным обменом данными на протяжении всего производственного цикла. Теперь все члены коллектива будут скоординированы и смогут вовремя получать необходимые данные.Работа ведется с одной и той же моделью, поэтому каждый член коллектива работает согласованно на всех этапах. При изменениях в основной модели все связанные с ней чертежи автоматически обновляются. Проектный коллектив работает в действительно единой среде.

Преимущество в конкурентной борьбе

Возможность быстро разработать и оценить проект, а затем быстро подготовить проектную документацию дает вам преимущество в конкурентной борьбе, помогает успешно вести свой бизнес. Autodesk Civil 3D совмещает чертежные возможности AutoCAD® и набор специализированных функций проектирования инженерных сооружений. Это мощное средство позволяет повысить производительность, сократить затраты и предоставлять заказчикам более качественные услуги.

Адаптация под конкретные нужды

Мощная платформа Autodesk Civil 3D включает в себя интерфейс прикладного программирования (API), который позволяет формировать специализированные проектные решения. Открытая среда позволяет создавать специальные функции для их использования в повседневной работе. Кроме того, сторонние разработчики программного обеспечения могут предоставлять дополнительные надстройки, расширяющие функциональные возможности Civil 3D. Использование преимуществ такой модели поможет оптимизировать ваш рабочий процесс.

Супермодель

Мощь Autodesk Civil 3D 2007 заключается в его модели динамического проектирования. Эта модель содержит основные элементы геометрии, а также поддерживает интеллектуальные связи между такими объектами, как точки, поверхности, земельные участки и дороги. Таблицы, метки объектов и отображение результатов расчета определяются параметрами модели. При любом изменении какой-либо части модели все другие связанные с ней части немедленно обновляются. Например, изменение трассы приводит к автоматическому обновлению профилей, модели дороги, пересчету объемов, проектных горизонталей, а следовательно — к изменению рабочих чертежей. Обновление — это не только визуальное отображение изменений. Оно является следствием изменения данных модели, приводящих к изменению всего проекта.

Быстрое получение чертежей

Динамические связи касаются также чертежей и разрезов. При обновлении профиля Autodesk Civil 3D обновляет все виды профиля и метки на них. Метки сохраняют ориентацию относительно объектов: при повороте рисунка они синхронно поворачиваются. В результате чертежи выполняются быстрее и точнее.

Поддержание стандартов и соглашений

В Autodesk Civil 3D легче поддерживать чертежные стандарты. Для любого типа объектов вы можете задать такие свойства, как слой, цвет, шрифт, подписи и др. Также поддерживаются разнообразные стили, которые можно сохранять в шаблонах, и средства для их создания и редактирования.

Возможности Autodesk Civil 3D 2007

Геодезические изыскания

В Civil 3D имеется полный набор функций для работы с топографическими данными. Пользователь получает универсальную среду для всех своих задач: импорт результатов съемки, реализация метода наименьших квадратов, редактирование результатов измерений, управление группами точек, создание поверхностей и схем земельных участков и многое другое.

Управление проектами

В Autodesk Civil 3D 2007 поддерживается многопользовательский доступ к проектам, поэтому проектные коллективы менее подвержены риску координационных ошибок, связанных с несогласованными изменениями в проекте. Поддержка проектов в Civil 3D увеличивает ценность Autodesk Vault с его возможностями централизованного управления всеми проектными данными.

Стили

В Civil 3D присутствует уникальная система стилей, которая позволяет устанавливать единые стандарты оформления чертежей для всей организации. Стандарты на цвета и типы линий, обозначения сечений и профилей могут быть определены в качестве стиля, который затем будет использоваться на протяжении всего процесса проектирования.

Управление файлами

Поддержка проектов в Civil 3D увеличивает ценность Autodesk Vault с его возможностями централизованного управления всеми проектными данными. Обеспечивается организация файловой структуры, обмен файлами по сети, управление версиями, осуществление операций получения и возврата файлов.

Точки

Точки создаются с использованием разнообразных координатно-геометрических (КГ) и графических методов. В Autodesk Civil 3D 2007 точки являются частью модели, что позволяет пользоваться ими в процессе разработки и анализа проекта.

Поверхности

Поверхности могут формироваться из различных 3D данных. Для них можно выполнять расчет горизонталей, уклонов, отметок и водосборов. Результаты расчета поверхностей обновляются сразу же после их редактирования. В Autodesk Civil 3D 2007 поверхности автоматически обновляются при добавлении или изменении, а также при удалении исходных данных.

Участки

Динамические связи обеспечивают своевременное обновление наборов участков. В Autodesk Civil 3D 2007 участки объединяются в одну топологию, поэтому изменения в одном участке ведут к изменениям в соседних.

Трассы

Для трасс предусмотрено моделирование прямых участков, поворотов и спиральных переходных кривых. При редактировании трассы с помощью графического интерфейса или табличного редактора автоматически обновляются также обозначения на рабочих чертежах. Поддерживается совместное использование трасс и профилей в нескольких рисунках.

Профили

Профили извлекаются из множества поверхностей на основании геометрии трассы. Внешний вид профилей и надписи на них определяются установленным стилем. Обозначения профилей обновляются в проекте динамически.

Моделирование коридоров

Генерация динамической модели любого проекта авто- или железной дороги основывается на таких элементах дизайна, как трассы, профили, виражи, а также на критериях, включенных в составные части проекта. Изменение любого элемента, участвующего в модели, приводит к пересчету объемов, поверхностей, участков и других элементов коридора. Autodesk Civil 3D 2007 позволяет редактировать отдельные станции и группы станций в режиме реального времени.

Группы коридоров

Следование стандартам и поддержание связности проекта обеспечивается применением пользовательских библиотек для групп.

Сечения

Существует функция для формирования сечений поверхностей и коридоров. Сечения можно создавать на отдельных станциях, с интервалом вдоль трассы или в отдельных точках. Продукт позволяет компоновать целые чертежные листы из групп сечений.

Вертикальная планировка

Несколько элементов рельефа могут объединяться в группы с целью решения вопросов комплексной вертикальной планировки. Планировка затрагивает поверхности, уклоны, расстояния и взаимодействует со смежными объектами планировки. Объемы выемки/насыпи грунта динамически рассчитываются для всего участка или для отдельного объекта планировки. По группам планировки можно строить статические и динамические поверхности.

Проектирование трубопроводов

Канализационные и дренажные системы строятся в виде динамических согласованных сетей. Трубы и другие конструкции редактируются с использованием как графического, так и ручного ввода. Продукт позволяет строить рабочие чертежи сетей трубопроводов в плане, профили и разрезы. Пользователи имеют совместный доступ к информации о сетях системах трубопроводов, таких как материал или размер, из внешних расчетных приложений.

Вычерчивание трубопроводов

Продукт позволяет выполнять рабочие чертежи сетей трубопроводов в плане, профили и сечения. Данные из модели трубопровода автоматически попадают в обозначения и надписи. При изменениях проекта чертежи обновляются автоматически.

Функции AutoCAD и Autodesk Map 3D 2007

Работа ведется с набором функций и графическим интерфейсом, хорошо известным всем по базовому продукту — AutoCAD. Широко используются средства печати AutoCAD и встроенные в Autodesk Map® 3D 2007 возможности построения планов.
