RasterDesk / RasterDesk Pro - программа, позволяющая осуществить полный комплекс работ со сканированными изображениями, загруженными в AutoCAD.

При помощи RasterDesk вы сможете:

• сканировать документы, значительно повышать их качество и корректировать искажения;
• быстро вносить необходимые изменения в сканированный документ, используя возможности как векторного, так и растрового редактора;
• одновременно работать с векторной и растровой графикой, используя привычную технологию AutoCAD;
• векторизовать весь документ или необходимые фрагменты при помощи автоматической или полуавтоматической векторизации.

Сочетание возможностей RasterDesk (средств коррекции растра, интеллектуального растрового и гибридного редактирования, векторизации, растеризации) с возможностями AutoCAD (векторным редактированием и средствами адаптации) создает полнофункциональную среду обработки сканированной технической документации.

RasterDesk работает в AutoCAD 2000/2000i/2002/2004/2005/2006 и AutoCAD LT 2002/2004/2005/2006 со всеми растровыми форматами, поддерживаемыми этими программами.

Также поддерживаются многостраничный TIFF-файл и World-файлы. В проект можно загружать несколько монохромных, полутоновых и цветных изображений. Команды редактирования могут применяться одновременно к нескольким растровым изображениям, их клипам или выбранным фрагментам.

Интерфейс RasterDesk

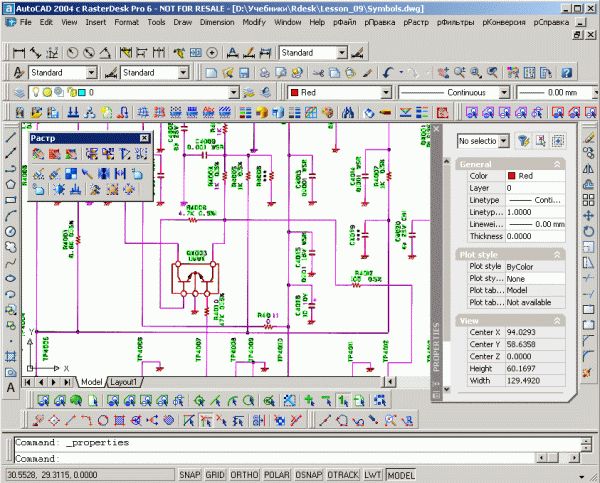

Панели инструментов, диалоги, дизайн интерфейса соответствуют дизайну AutoCAD 2004 и выполнены в стиле Windows XP.

Для диалогов можно задавать уровень прозрачности, назначать закрепление и располагать их в любом удобном месте рабочего пространства.

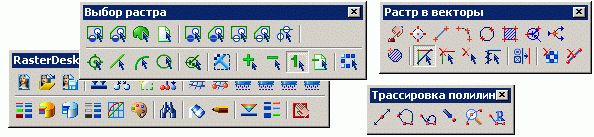

Кнопки всех панелей инструментов RasterDesk - полноцветные. Используя соответствующую настройку AutoCAD, можно назначать размер кнопок.

После запуска команды соответствующие активные кнопки остаются нажатыми.

Возможность многооконного предварительного просмотра позволяет просматривать в процессе настройки результаты в различных областях одного или нескольких изображений.

Интуитивный интерфейс программы обеспечивает более удобную работу опытных и новых пользователей.

Многооконный предварительный просмотр, доступный в большинстве команд повышения качества растровых изображений, позволяет контролировать настройку команды в различных областях одного или нескольких изображений.

Коррекция растровых изображений

Фильтрация:

для монохромных изображений: удаление "мусора", заливка "дырок", утолщение, утоньшение, сглаживание линий, инверсия, образование контуров.

для цветных и полутоновых изображений: размытие растра, контурная резкость, усреднение.

Бинаризация (в том числе адаптивная бинаризация), разделение по цветам, уменьшение цветов, редактор палитры, гамма-коррекция.

Устранение перекоса: автоматическое определение или задание угла выравнивания.

Коррекция по рамке: коррекция изображения в соответствии с известными размерами имеющейся у него рамки (форматки).

Калибровка: устранение линейных и нелинейных искажений; использование сетки и/или произвольного набора калибровочных пар; 10 методов калибровки; автоматический выбор оптимального способа калибровки.

Прочее: изменение физических размеров и разрешения изображения; поворот на произвольный угол, зеркальное отображение, обрезка и т.д.

Создание (добавление) новых объектов

Редактируя сканированное изображение, вы можете добавлять к нему растровые и векторные объекты.

Растровые данные: создаются при растеризации векторных объектов или с помощью растрового карандаша (рисование линий, полилиний, точек, режим свободного рисования).

Векторные данные: для создания векторных объектов используются возможности AutoCAD.

Выбор растровых данных: растровые данные выбираются знакомыми всем пользователям AutoCAD способами: одним кликом мыши на объекте, указанием, внутри рамки и полигона, секущими рамкой, полигоном, полилинией и т.д. Причем выбор растровых объектов производиться без запуска специальных команд.

Интеллектуальное гибридное редактирование

Технология работы с растровой графикой в программе RasterDesk максимально приближена к технологии работы с векторами в AutoCAD.

Свойства растровых объектов: в панели свойств AutoCAD можно просматривать и редактировать свойства (толщину и тип линии) и геометрические характеристики растровых объектов.

"Ручки" выбранных растровых объектов могут применяться для редактирования геометрии этих объектов.

Команды редактирования: к выбранным растровым данным могут применяться команды AutoCAD: перенос, копирование, поворот, масштабирование, зеркальное отображение, массив, растяжение, подобие, удлинение, обрезка, стирание.

Средства точного рисования: при создании векторных и растровых объектов доступна объектная привязку к характерным точкам как растровых, так и векторных объектов (постоянная привязка и привязка по требованию).

Векторизация

Перевод растровой графики в векторную может производиться при помощи полуавтоматической векторизации (трассировки) или автоматической векторизации.

Полуавтоматическая векторизация (трассировка)

Полуавтоматическая векторизация применяется для выборочной векторизации необходимых объектов.

Распознаются: линии, дуги, окружности, контуры, растровые символы, штриховки, полилинии.

Режимы: образование векторного объекта с сохранением или удалением исходного растрового, сглаживание растрового объекта (без образования вектора).

Возможности: определение вероятного направления трассировки полилиний, режим ортогонализации линий и сегментов полилиний, распределение векторов по слоям и цветам, игнорирование внутреннего содержания растрового контура при его трассировке.

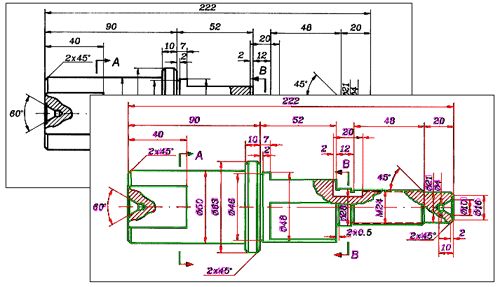

Автоматическая векторизация (для версии Pro)

Автоматическая векторизация применяется для полной векторизации всего растрового изображения или его фрагмента.

Распознаются: растровые символы, линии, дуги, линии со стрелками, окружности, штриховки, точечные объекты, полилинии, тексты.

Возможности: предварительный просмотр результатов векторизации, задание типов результирующих векторов, режим ортогонализации линий, распределение векторов по слоям и цветам, различные режимы распознавания текстов (OCR, распознавание текстовых областей, аппроксимация текстов полилиниями или контурами), обучение программы распознаванию новых и нестандартных символов.

Растеризация

В RasterDesk вы можете переводить векторную графику в растровый формат: растеризовать векторы на монохромные, цветные, полутоновые растровые изображения.

Также можно объединять цветные, полутоновые и монохромные растровые изображения.

Работа с цветными (полутоновыми) изображениями

Регулировка яркости, контрастности, цветового баланса, уменьшение количества цветов, разделение по цветам.

Преобразование в полноцветные, индексированные, полутоновые изображения.

Редактор палитры позволяет редактировать палитру индексированных растровых изображений, а также приводить изображения к заданной палитре. Удачно подобранную палитру можно сохранить в виде стандартного LUT-файла, пригодного для использования не только в RasterDesk, но и в других программах: например, RasterID может использовать его для автоматического приведения сканируемых цветных изображений к заданной палитре.

Гамма-коррекция используется для улучшения качества изображения или его фрагмента путем изменения цветового профиля.

Бинаризация: расслоение цветного изображения на заданное число монохромных растровых слоев для последующего редактирования или векторизации.

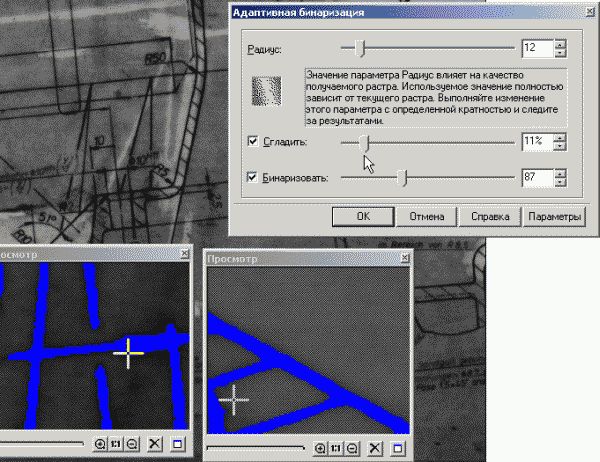

Адаптивная бинаризация - для изображений (синек), отсканированным в градациях серого, на которых из-за неравномерности фона обычная бинаризация дает неудовлетворительные результаты.

Работа с многостраничными растрами

RasterDesk позволяет загружать отдельные страницы многостраничного файла, редактировать их и сохранить их в том же месте исходного многостраничного файла.

Вы можете добавить новую страницу к многостраничному файлу (в данной версии добавить страницу можно только следующей после последней страницы) или заместить существующую страницу новой.
